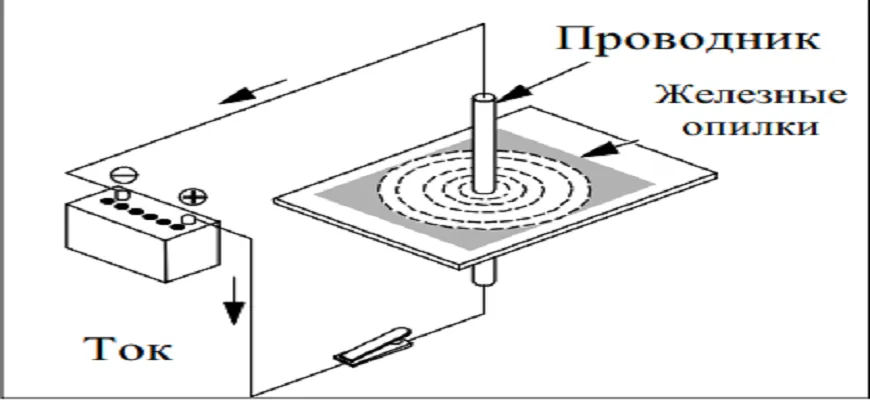

При протекании электрического тока по замкнутому контуру в направлении, показанном стрелкой на рисунке (нижний), вокруг проводника образуются магнитные силовые линии, обозначенные пунктиром.

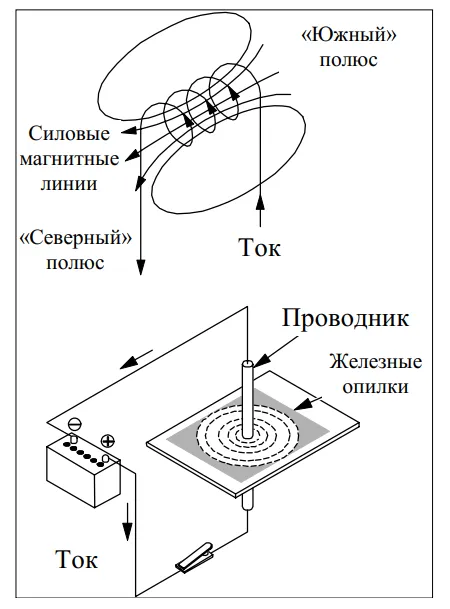

Если мы ходим получить большое магнитное поле, то нужно использовать много проводников, по которым ток будет проходить в одном и том же направлении. Самым удобным способом осуществления этой цели является использование одного проводника, образующего несколько витков. Получившаяся конструкция называется «катушкой индуктивности». Если ток протекает по проводнику свёрнутому в катушку, как показано на рисунке (верхний), магнитные силовые линии создаваемые каждым витком суммируются, а торцы катушки приобретают свойства соответственно «северного» (N) и «южного» (S) магнитных полюсов.
Направление магнитных силовых линий в катушке показано на рисунке сплошными линиями.
Приложив напряжение к выводным контактам катушки индуктивности, мы получим сильное магнитное поле внутри ее. Чем больше количество витков катушки, тем сильнее магнитное поле. Относительно слабое магнитное поле простой катушки (с воздухом во внутреннем пространстве) можно значительно увеличить, поместив в нее железный сердечник. Следовательно, воздух является гораздо худшим «проводником» магнитного поля по сравнению с железом. Катушка индуктивности со стальным сердечником называется «электромагнитом». Единицей измерения индуктивности является Генри (Гн)
