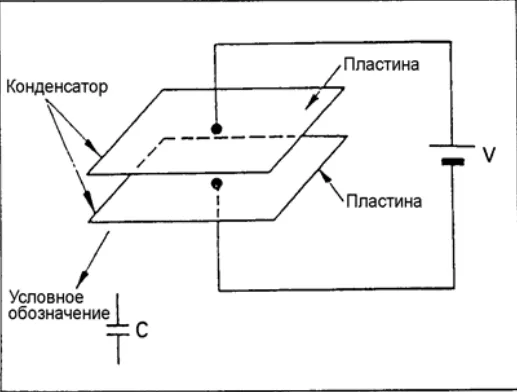

Если расположить параллельно две плоские пластины и приложить постоянное напряжение между ними, то на пластинах будет накапливаться электрический заряд. Эти пластины (обкладки) обычно изолированы друг от друга слоем диэлектрика (в простейшем случае воздух) и образуют устройство, называемое конденсатором. Он обозначается сокращением «С» или символом
Количество электричества, накопленное в конденсаторе, называется электрической ёмкостью и измеряется в фарадах (Ф). Величина емкости зависит от площади поверхности обкладок и расстоянию между ними.
Конденсатор и виды конденсаторов
Конденсатор — это пассивный электронный компонент, который способен накапливать электрический заряд и энергию в электрическом поле между двумя проводящими пластинами, разделенными диэлектриком. Основные характеристики конденсатора включают его емкость, напряжение пробоя и допустимое отклонение емкости.
Основные параметры конденсатора:
- Емкость (C) — измеряется в фарадах (Ф). Это основная характеристика конденсатора, которая показывает, сколько электрического заряда он может накопить при заданном напряжении.
- Напряжение пробоя — максимальное напряжение, которое может быть приложено к конденсатору, не вызывая его повреждения.
- Тип диэлектрика — материал, разделяющий пластины конденсатора, который влияет на его емкость и другие характеристики.
- Поляризация — некоторые конденсаторы, например, электролитические, имеют полярность и должны подключаться в цепь с соблюдением полярности.

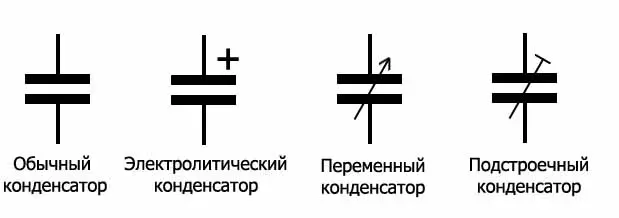

Виды конденсаторов:
- Керамические конденсаторы — обладают малой емкостью и используются в высокочастотных цепях.

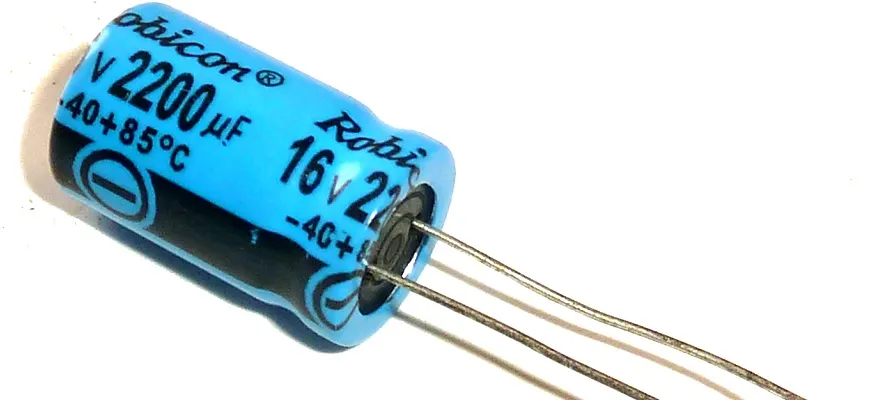

- Электролитические конденсаторы — имеют большую емкость и используются в цепях с низкими частотами.
- Танталовые конденсаторы — похожи на электролитические, но обладают лучшими характеристиками и большей надежностью.
- Пленочные конденсаторы — отличаются стабильностью параметров и длительным сроком службы.
Применение конденсаторов:
- Фильтрация — сглаживание пульсаций в источниках питания.
- Сглаживание сигналов — в аудио- и радиотехнике.
- Хранение энергии — в импульсных устройствах.
- Развязка цепей — для изоляции различных участков схемы от постоянного тока.
В автомобилях конденсаторы нашли широкое применение. Их можно встретить в блоках управления двигателем, стеклоочистителей, климатической установкой и т.д.
